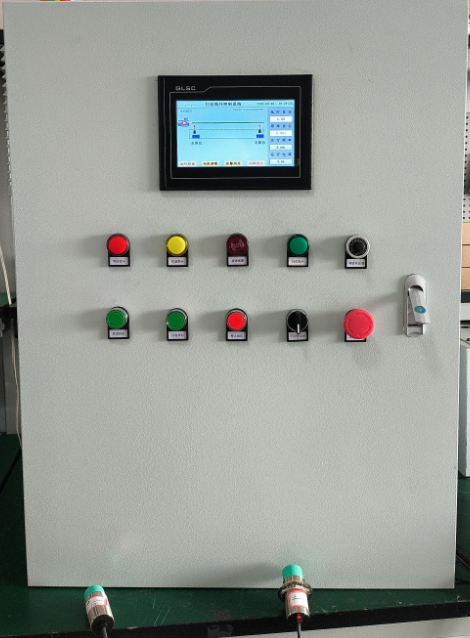

平面往复磨床自动控制系统（定制款）

产品概述

本系统专为平面可来回往复磨床定制，采用 PLC + 变频器 + 双传感器 + 配套电气元件 组成。系统通过两个传感器检测物品或工作台两端位置，由 PLC 进行信号处理、方向判断和往返计数，再控制变频器驱动磨床电机执行正反转，实现磨床自动往复运行。达到设定往返次数后自动停机，帮助客户实现自动加工、减少人工看机、无人值守。

核心控制方式

• 检测：2个传感器检测物品/工作台两端位置

• 计算：PLC接收传感器信号，进行逻辑运算、换向判断、往返计数

• 执行：PLC控制变频器，变频器驱动磨床电机正反转

• 结果：磨床自动往复，到设定次数自动停机

控制链路：
传感器检测位置 → PLC计算 → 变频器控制电机 → 磨床自动换向 → PLC计数 → 到数自动停机

适用设备

• 平面可来回往复磨床

• 工作台或工件可左右往复移动的磨床

• 需要自动换向、自动计数、自动停机的磨削加工场景

系统组成

工作原理

1. 启动系统后，PLC控制变频器驱动磨床电机运行。

2. 当物品或工作台运行到左侧传感器位置，左端传感器发出信号给PLC。

3. PLC判断左端到位，输出换向指令给变频器。

4. 变频器控制电机换向，物品运动方向由“右→左”改为“左→右”。

5. 当物品或工作台运行到右侧传感器位置，右端传感器发出信号给PLC。

6. PLC再次输出换向指令，变频器控制电机反向，运动方向由“左→右”改为“右→左”。

7. 系统自动循环往复，PLC同步计数往返次数。

8. 当计数达到设定次数后，PLC控制变频器停止运行，磨床自动停机，实现无人值守。

主要功能

• 双传感器自动检测左右两端位置

• PLC自动逻辑运算与方向判断

• 变频器驱动电机正反转，实现自动往复

• 自动计数往返次数

• 达到设定次数自动停机

• 自动控制磨床工作，减少人工干预

• 可根据客户磨床行程、工件长度和电机参数定制

• 可保留原磨床急停、限位等安全保护

技术参数（以实际配置为准）

操作流程

1. 将工件装夹到位。

2. 根据工件长度或行程调整左右传感器位置。

3. 在控制面板上设置需要往复的次数。

4. 启动自动运行。

5. 系统通过传感器检测位置，PLC计算并控制变频器驱动电机自动换向。

6. 磨床自动左右往复，PLC实时计数。

7. 达到设定次数后自动停机，可选报警提示。

产品优势

• 自动往复：无需人工反复操作换向。

• PLC控制：逻辑稳定，计数准确，参数可调。

• 变频驱动：电机换向、运行更平稳，可按需调整速度。

• 自动计数：往返次数可设定，到数自动停。

• 无人值守：适合批量、重复性磨削加工。

• 定制适配：根据客户磨床行程、工件长度、电机和现场控制方式配置。

• 操作简单：调试完成后，普通操作人员即可使用。

安装与调试说明

• 传感器需固定在物品或行程两端，确保触发位置准确、牢固。

• PLC程序需根据磨床动作逻辑、传感器位置和计数要求进行设置。

• 变频器参数需根据磨床电机功率、转向要求、加减速时间进行调试。

• 电气接线、调试必须由专业电气人员完成。

• 首次使用前应先低速或手动测试左右换向是否正常。

• 确认急停、限位和原磨床安全保护仍然有效。

注意事项

• 避免铁屑、切削液、粉尘遮挡传感器，定期清洁。

• 传感器线缆需固定好，防止运动过程中拉扯损坏。

• 变频器、PLC需安装在干燥、通风、防尘的控制箱内。

• 无人值守运行前，需确认工艺参数、安全防护和停机功能正常。

• 若现场环境特殊，可加装防护罩或选用相应防护等级元件。

总结

本系统采用 双传感器 + PLC + 变频器 + 配套元件 的定制架构。传感器负责检测物品两端位置，PLC负责计算、换向判断和往返计数，变频器负责驱动磨床电机执行正反转。系统可实现平面往复磨床自动换向、自动计数、到数停机，帮助客户实现无人值守加工。
